塑胶跑道检测标准与检测方法

文章出处:世博锐 发表时间:2019-07-04 03:07:33
随着塑胶跑道的广泛使用,使得塑胶跑道已经大量的走进了我们的生活空间和运动空间当中。可是近年来塑胶跑道的问题一直层出不穷......那么塑胶跑道常规检测的标准以及方法又是如何呢?

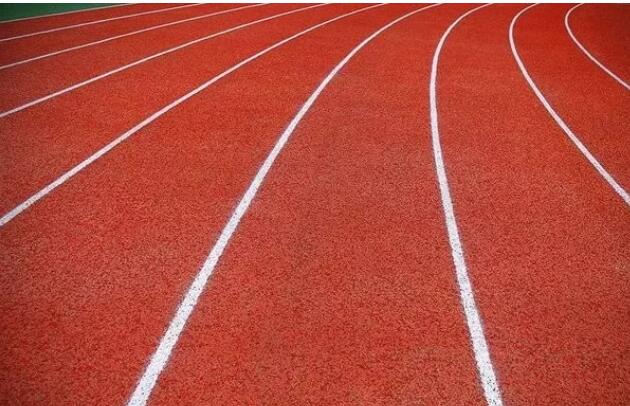

外观

1、塑胶跑道颜色均匀一致,各种道线、点位线颜色均匀一致、清晰、鲜艳,无明显虚边。

2、各种道线宽窄尺寸准确。分道线间的距离要准确一致,直道部分要平直,弯道部分要圆滑,无折线产生。

3、跑道面层防滑颗粒大小要在2-3mm之间,跑道表面颗粒均匀,无秃粒现象。

4、跑道表面要干净,接缝处要平滑。无明显的高低差。

5、平整度、坡度根据面层3米×3米的方格网所测得的面层标高进行计算,平整度、横向坡度、纵向坡度、跳高区坡度合格率均要求在95%以上。

6、厚度根据基础面层的3米×3米网络的位置,重新放网格线进行塑胶面层高检验,塑胶面层标高与基础面层实际标高之差就是塑胶跑道面层厚度,合格率要求在95%以上。

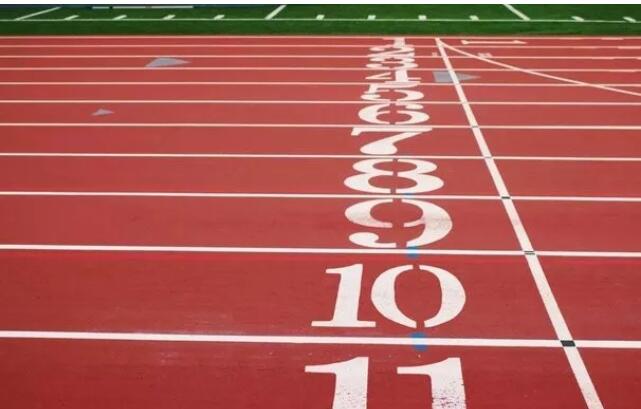

施工及尺寸精度

1、塑胶跑道的点位线距离精确度要求在1/10000,误差只能正,不能负,即400米允许误差+100px、100米允许误差+25px。

2、对各种道线、点位线以及各项目起跑线,接力区,栏位等标记颜色和尺寸均要符合国际田联规规则的要求。

3、检验方法及工具:直线部分使用钢卷尺,钢卷尺必须经国家级度量衡单位的鉴定并附有鉴定证书,还必须有拉力计、温度计。实测一段距离要用拉力计引张,拉力的大小根据钢卷尺鉴定书中校尺时的拉力,这样避免计算拉力改正数,测完一距离后,要对所测得的数据进行钢卷尺本身误差的修正(即尺长改正),然后对温度变化而引起钢卷尺产生的误差修正(即温度改正),这样才是准确距离。弯道部分用经纬仪进行检测,并用弦长来校核。一般与正确角度的误差 不超过25秒为合格。

4、塑胶面层全部铺设完工后,在可能条件下,全面喷涂1mm左右厚面层保护漆,提高面胶粒的粘结力,并防止塑胶面层退色。



性能检测

1、结构状态:不允许田径场地面出现任何诸如气泡、裂隙或分层等现象。

2、地面平坦度标准:田径场地面的任何位置,任何方向在直线跳距离4米以内都不可以出现超过6毫米的局部凸凹,或在直线距离1米以内都不可以出现超过3毫米的局部凸凹情况,每步凸凹程度不得超过1毫米。

3、地面厚度标准:田径场跑道在竣工的时候,其厚度至少12毫米。任何位置跑道厚度不得少于10毫米,厚度在10-10.5毫米之间的跑道的总积不得超过田径场地总面积5%。应特殊加厚的重压区(撑竿跳高、标 枪、三级跳远的助跑区和跳高起跳区)在计算上述平均值的时候未被考虑在内。田径场塑胶厚度不应计算到地面碎渣的顶部,测试厚度的方法是:用60级直至磨擦掉的表面面积大约占芯体全部表面面积的50%,然后用精确度为0.01毫米的厚度计,具有4毫米直径度量平面的柱塞和0.8-1.0牛顿之间的测试力,测量芯体厚度,测试精确度接近0.1毫米。当田径场的设施用于大型比赛时,用上述方法测定人造场地厚度时,任何部位厚度也不得低于10毫米。

4、垂直变形测验:垂直变形测验使用垂直变形测试仪。测试在跑道和助跑道上进行(有包括加厚区),测试时气 温为10℃-40℃。人造田径场地面的垂直变形应在0.6-1.88毫米之间。

5、颜色:对人造田径场地面颜色的评估,使用马休颜色手册,塑胶的颜色应与该手册的某一种颜色相一致。对于精心设计的多种颜色的塑胶跑道,每一种颜色都应与该手册的相关颜色大体保持一致。



关于检测

1、跑道中的重金属:

参考GB/T 23991合成材料跑道面层中规定的方法对取样跑道橡胶材料中重金属铅、镉、汞、铬含量进行检测;

2、跑道中的塑化剂:

参考标准GB/T 36246-2018中邻苯二甲酸酯增塑剂进行检测;

3、在苯、甲苯、乙苯、二甲苯等挥发性有机物上,补充进行如下二项针对材料的挥发性有机物测试:

参考GB18581气袋法-汽车内饰件和材料的挥发性有机化合物释放量的测试方法,设定一定的模拟挥发温度,对取样跑道材料中苯、甲苯、乙苯、二甲苯等挥发性有机物进行测试;

参考GB18581热脱附分析非金属汽车内饰材料中的有机挥发物,设定一定的模拟挥发温度,加速挥发跑道中的苯、甲苯、乙苯、二甲苯等挥发性有机物,并对挥发物进行定量。
