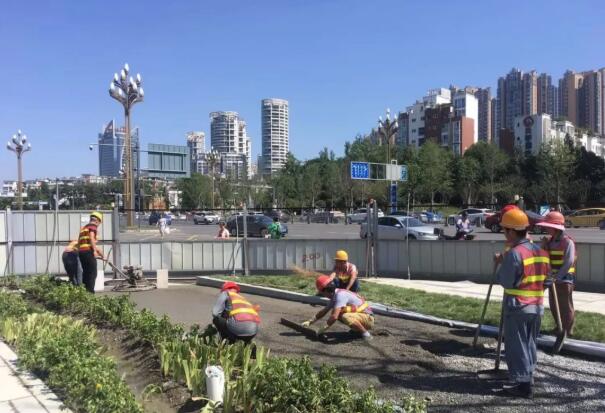

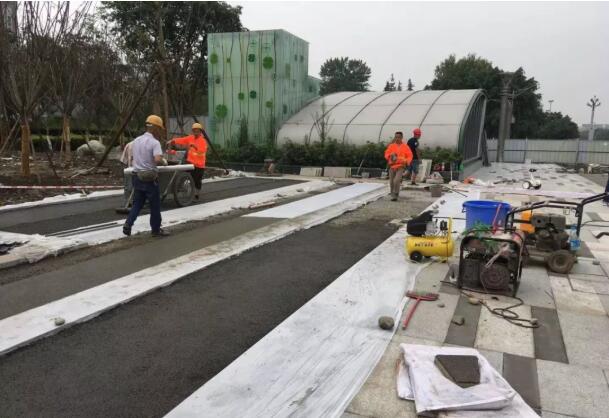

透水混凝土的试验研究及工程应用



2透水混凝土的结构特征 透水混凝土主要是由水、水泥、粗骨料组成的，采用单粒级粗骨料作为骨架，水泥净浆或加入少量细骨料的砂浆薄层包裹在粗骨料颗粒的表面，作为骨料颗粒之间的胶结层。骨料颗粒通过硬化的薄层水泥浆胶结而形成多孔的堆积结构，因此混凝土内部存在着大量的连通孔隙，且多为直径超过l.0mm的大孔。



透水混凝土具有高透水性、高承载能力、易维护性、抗冻融性、耐用性、高散热性、良好的装饰效果等特性。透水混凝土内部结构模型示意图如图1所示。[]根据结构模型示意图可知，透水混凝土受力时通过骨料间的胶结点传递力的作用，由于骨料本身的强度较高，水泥凝胶层很薄，水泥凝胶体与粗骨料界面之间的胶结面积小，其破坏特征是骨料颗粒间的连接点处被破坏，因此在保证一定空隙率的前提下，增加交接点的面积，提高交接层的强度是提高透水性混凝土强度的关键。







3 试验配制



3.1 原材料的品种与选择



3.1.1 水泥 在透水混凝土中，水泥石与骨料界面的粘结强度是混凝土的最薄弱环节， 是决定混凝土强度的关键因素，因此水泥的选择尤为重要，透水混凝土应采用强度较高的普通硅酸盐水泥。水泥的用量以浆体刚能完全包裹骨料的表面为最佳，不宜出现流浆和滴浆现象，形成一种均匀的水泥浆膜层，如水泥用量过大会形成不透水的水泥层，减小孔隙率，影响透水效果，同时还会增加成本，造成水泥石收缩量增大，容易开裂，使混凝土的强度反而降低。



3.1.2粗骨料 粗骨料是透水混凝土的结构骨架，骨料粒径大小的选择要根据工程实际情况而定。从理论上分析骨料粒径越小，其比表面积越大，所形成的结构骨架单位体积内骨料颗粒之间接触点数量越多，胶结面积越大，混凝土强度越高，透水性能会降低；骨料粒径越大，比表面积越小，所形成的结构单位体积内骨料颗粒之间接触点数量减少，胶结面积小，从而可提高透水性，但会降低强度。使用连续级配骨料，骨料之间填充效果良好，混凝土孔隙率会降低，强度较高；单粒级骨料配制的透水混凝土，骨料颗粒间缺乏级配石的填充，因而，孔隙率较大，强度偏低。本试验中采用5-25mm、5-16mm及10-16mm三种粒级的骨料配制透水混凝土。







3.2 试验过程







3.2.1骨料对透水混凝土影响 本试验过程中，选用三种不同粒径的粗骨料，研究了骨料粒径对透水混凝土性能的影响，不同骨料粒级对透水混凝土性能的影响 注：配合比是材料用量之间的质量比 表3表明在相同配合比时几种不同粒径骨料配制出的透水混凝土性能指标，从表中数据可看出：粗骨料粒径级配直接影响到了透水混凝土的相关性能，连续级配骨料配制的透水混凝土孔隙率较低，填充相对密实，强度相对较高；单级配骨料填充性相对较差，混凝土孔隙率较高，而强度相对较低。因而，在配制透水混凝土时，可以根据实际工程需要，合理选择骨料级配。



3.2.2不同水灰比试验 本试验研究相同骨料用量，不同水灰比对透水混凝土性能的影响。不同水灰比对透水混凝土性能影响 注：配合比是材料用量之间的质量比 通过对多组试块的试压比较，验证得知透水混凝土类同常规混凝土，水灰比是决定强度的一个重要因素，随水灰比降低，强度逐渐提高，但透水混凝土试块离散性较大，试块成型过程及成型方式对试块后期的强度有很大影响，同时透水混凝土的施工过程对其成型后的透水性及强度也会产生较大影响，施工过程中应该根据实际工程特点制定施工方案。
